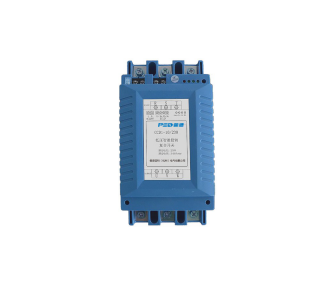

PCD智能负荷开关

PCD智能负荷开关


产品概述

PCD 系列复合开关采用先进的单片机软件同步过零技术,既消除了磁保持继电器触点间的电弧预燃和重燃,又克服了磁保持继电器动作时间的离散性难题,确保磁保持继电器完美的实现过零投切。与普通复合开关相比,运行可靠、性价比高,响应时间 ≤20ms。


产品特点

■ 实现过零投切,投入涌流 ≤2 倍额定电流,延长电容器使用寿命;

■ 低功耗,自身功耗 ≤4VA,无需散热器及风机进行散热;

■ 具有缺相保护功能;

■ 控制信号输入端采用光电隔离,实现高低压电路隔离;

■ 抗干扰能力强,EFT 群脉冲试验,4000V 的 A 级(国家标准最高级)。


技术参数

■ 电压范围:380VAC±20%;

■ 额定功率:50/60Hz;

■ 控制电压:12VDC/10mA;

■ 触点耐压:1600V;

■ 使用寿命:≥10 万次;

■ 控制容量:共补:≤67kvar 分补:≤3*20kvar。
